Встраиваемый термостат для электрического тёплого пола TEPLOCOM TSF-220/16A

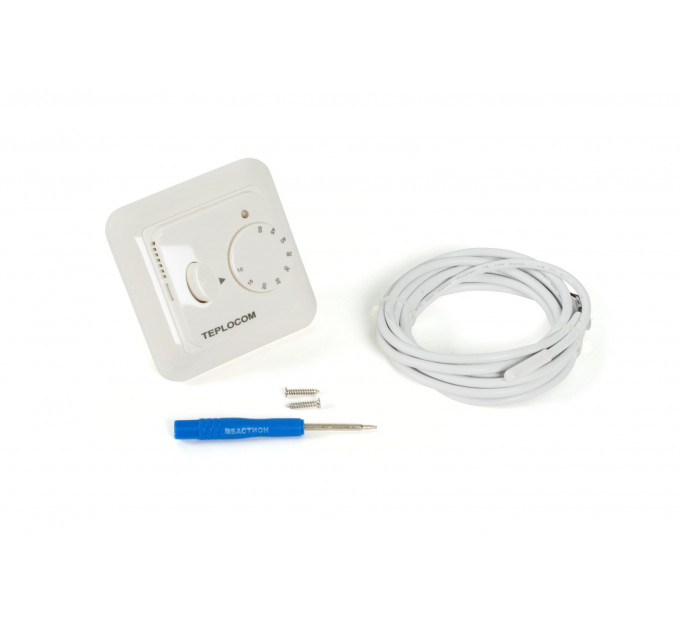

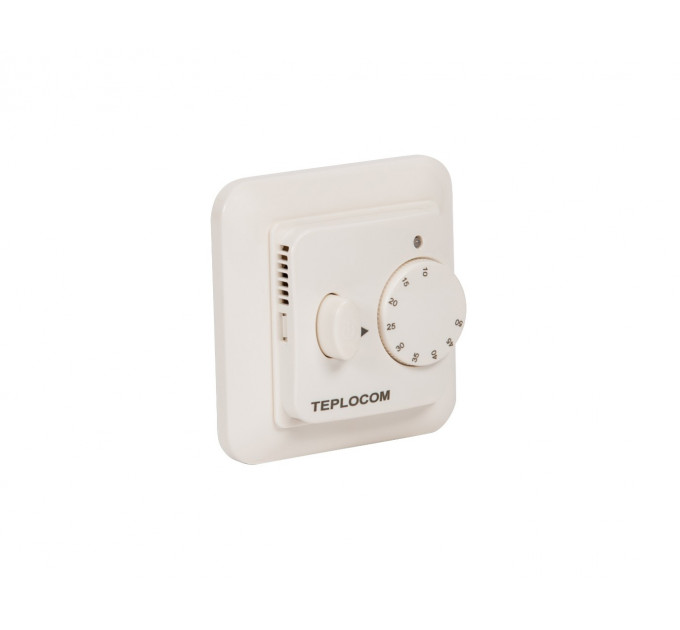

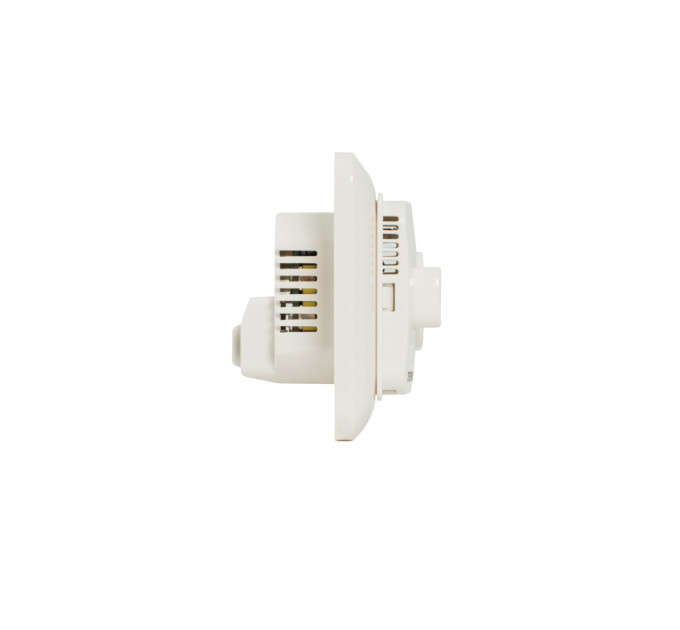

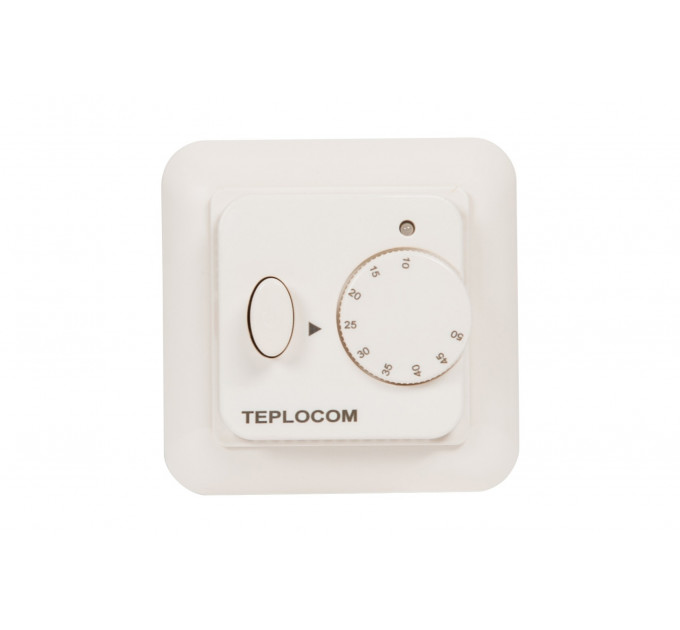

TEPLOCOM TSF-220/16A представляет собой прибор, устанавливаемый в обыкновённую внутреннюю электромонтажную коробку рядом с любой удобной розеткой. Высота установки — от 50 см. Если в доме есть дети - учитывайте это, однако имейте ввиду, что длина питающего провода от термоматов TEPLOCOM МНД и провода термодатчика составляет 2 метра. На лицевой панели TEPLOCOM TSF-220/16A есть градуированный диск управления (ручка) и сигнальный светодиод красного цвета, включающийся при подаче напряжения на тёплые полы, и мигающий в случае аварии термодатчика. Существующая мощность подключаемой нагрузки составляет 16 А, что позволяет подключать любые комплекты тёплых полов из линейки TEPLOCOM МНД.

Схема подключения изделия

Подготовка к установке

Перед установкой изделия и термодатчика необходимо выполнить следующие работы:

• подготовить отверстие в стене для установки монтажной коробки;
• подготовить в стене канал для подводящих проводов питания (от ближайшей розетки до места установки изделия);
• подготовить в стене канал для укладки силового шнура нагревательных элементов и трубки для термодатчика;
• так как диаметр трубки для термодатчика (как правило, идёт в комплекте с нагревательным элементом) больше, чем толщина нагревательных элементов, необходимо сделать в полу канал (штробу) глубиной 20 мм для укладки трубки.

Монтаж

После выполнения подготовительных работ произвести монтаж в следующей последовательности:

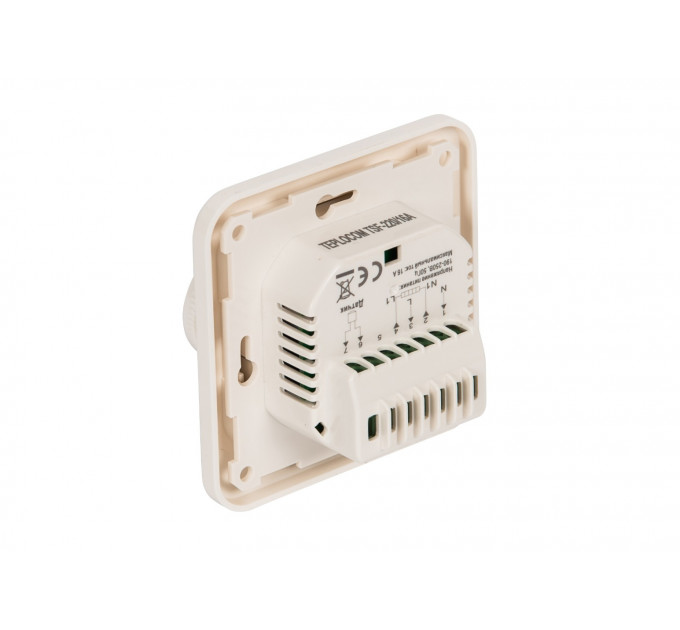

• подключить нагрузку к контактам 2 и 4, соблюдая фазировку;
• подключить датчик температуры к контактам 6 и 7;
• подключить провода, подводящие сетевое напряжение, к контактам 1 и 3, соблюдая фазировку (во время монтажа провода должны быть обесточены).

Установка термодатчика

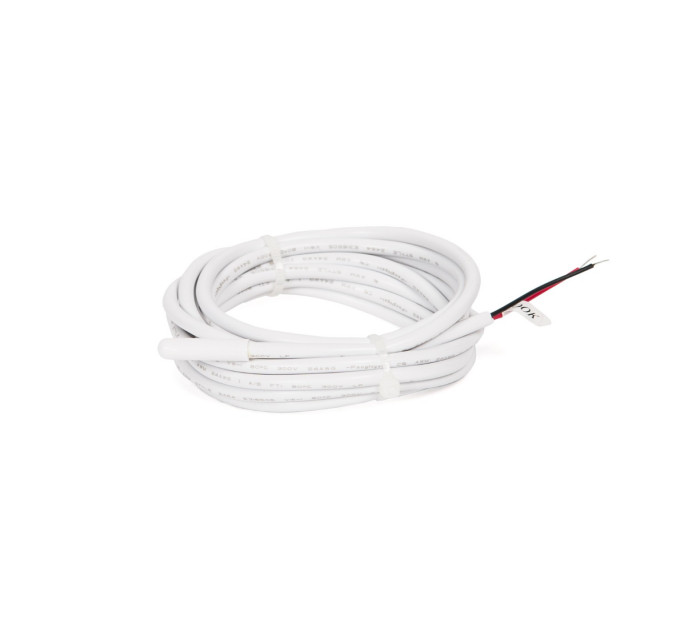

Термодатчик устанавливается в пластмассовой трубке диаметром 12…16 мм. Трубку для термодатчика с одного конца необходимо плотно закрыть для предотвращения попадания внутрь посторонних предметов. Второй конец трубки должен заканчиваться у изделия. Закрытый конец трубки с термодатчиком устанавливается между линиями кабеля нагревательного элемента на равном расстоянии, на одном уровне с ними или немного выше. Трубку для термодатчика следует надёжно прикрепить к полу и к стене.

Преимущества TEPLOCOM TSF-220/16A

Особенности TEPLOCOM TSF-220/16A

• экономия электроэнергии при использовании тёплых полов;
• коммутация нагрузки с током потребления до 16 А;
• удобная регулировка температуры пола;
• поддержание заданной температуры пола;
• возможность включения и отключения электропитания;
• световая индикация состояния работы.
