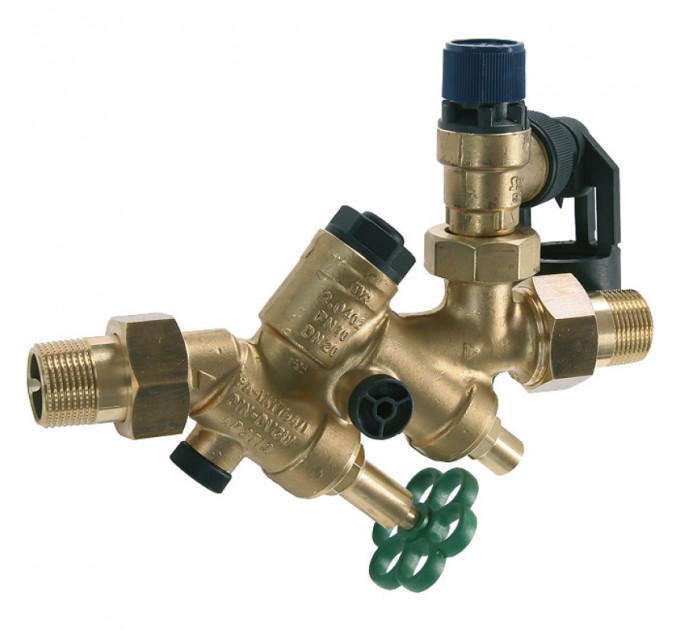

Stiebel Eltron ZH 1 (4.8 бар)

Защитная группа Stiebel Eltron ZH 1 представляет собой собранный в компактном корпусе необходимый набор из предохранительного и обратного клапанов и запорного вентиля. Возможно применение в комплексе с редукционным клапаном. Редуктор применяется в тех случаях, когда стабильный напор в трубопроводе превышает 0,48 МПа. Группа предназначена для защиты накопительных водонагревателей, емкостью 200…1000 литров, от гидравлических перегрузок, связанных как с резким увеличением напора в магистрали, так и с ростом давления в самом водонагревателе по причине перегрева воды.

Изделие ZH 1 используется совместно с соответствующими моделями водонагревателей фирмы Stiebel Eltron, а так же с некоторыми моделями фирмы AEG.

Корпус группы безопасности выполнен из латуни, устойчивой к разрушительному воздействию коррозии во влажных помещениях. В корпусе имеются специальные места, где располагаются защитный (предохранительный) клапан, клапан обратного хода, редукционный клапан. Сливное отверстие предохранительного клапана соединено с трубкой накопительной воронки. Эта трубка может удлиняться и позволяет воронке вращаться, что значительно облегчает адаптацию прибора в месте предполагаемой установки. Входные и выходные штуцеры имеют резьбовые соединения.

Редукционный клапан необходим для нормальной работы оборудования в условиях, когда напор в водопроводе превышает нормальный уровень в 4,8 атмосфер. Изначально он настроен так, что давление на выходе не превышает 4 атмосферы. С помощью имеющегося у него вентиля это давление можно корректировать.

Предохранительный клапан служит для непосредственного контроля над рабочим давлением в накопительной емкости водонагревателя и напором в подающем воду трубопроводе. Перегрев воды приводит к её расширению и, как следствие, увеличению давления. Чтобы это давление нормализовать, необходимо удалить излишки воды. Этим и занимается клапан. Как только с одной из контролируемых сторон давление превысит установленную на клапане величину сброса в 6 атмосфер, его мембрана приоткроется и выпустит излишки воды в сливную воронку.

Клапан обратного действия служит для того, чтобы не допустить потерю прогретой воды, а значит и затраченной энергии. Когда отключается вода или сильно падает её напор, создаются условия, при которых горячая вода из накопителя может вытечь в подающий трубопровод. Мембрана обратного клапана устроена так, что открывается только в одном направлении, позволяя воде двигаться только в сторону водонагревателя.
