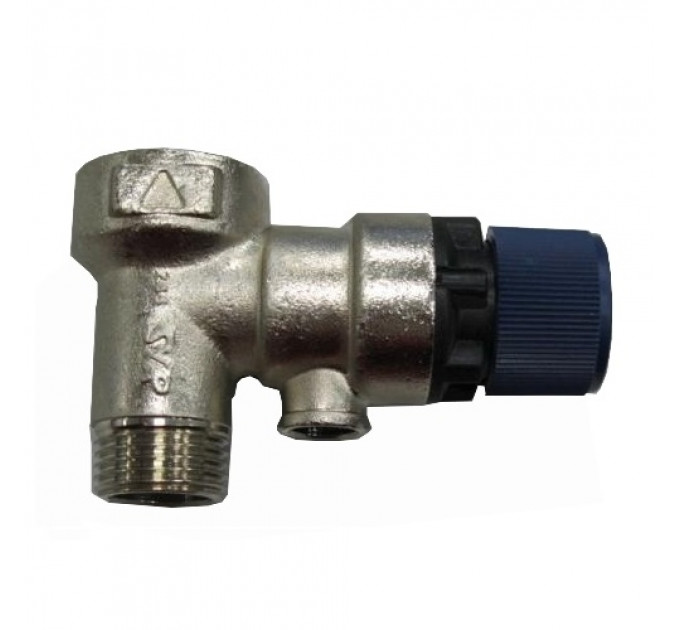

Stiebel Eltron SV EX 1/2 (4.8 бар)

Устройство SV EX 3/4 является специальной системой, предназначенной для защиты водонагревательных приборов от нежелательных гидравлических перегрузок. Данная группа безопасности была разработана и создана немецкой компанией Stiebel Eltron для своих настенных накопительных водонагревателей PSH 80-200. Она оснащена обратным клапаном и клапаном для сброса давления, имеющим функцию слива воды с накопителя.

Корпуса изделия Stiebel Eltron SV EX 3/4 выполнен из латуни, не подверженной коррозии от долговременного воздействия влаги. На корпусе имеется сливной патрубок, через который удаляются излишки воды или происходит её слив. Специальный вентиль с подпружиненной пластиковой рукояткой позволяет выставлять режим сбросного клапана (предохранитель или слив).

Внутри корпуса находятся основные элементы группы безопасности. Это предохранительный (сливной) клапан и клапан обратного действия. Клапана оснащены мембранами, изготовленными из прочного, устойчивого к старению и высоким температурам эластомера. Седла мембран выполнены из нержавеющей стали. Всё это делает работу системы безотказной на протяжении длительного срока эксплуатации.

Предохранительный клапан защищает водонагревательное устройство от перегрузок с двух сторон: внешней и внутренней. Внешняя перегрузка возникает, когда напор в водопроводной сети превышает допустимую расчетную норму и это может принести вред защищаемому объекту. Внутренняя перегрузка может возникнуть в результате перегрева воды в водонагревателе и, как следствие, увеличение её давления. В обоих случаях, если давление превысит 6 атмосфер, клапан сработает и удалит излишки жидкости.

Обратный клапан призван осуществлять пропуск воды только в направлении водонагревателя. Срабатывание его происходит, когда в подводящем трубопроводе нет воды или её напор резко падает. В этих случаях мембрана клапана закроется и предотвратит утечку подогретой воды обратно в трубопровод.
