Описание

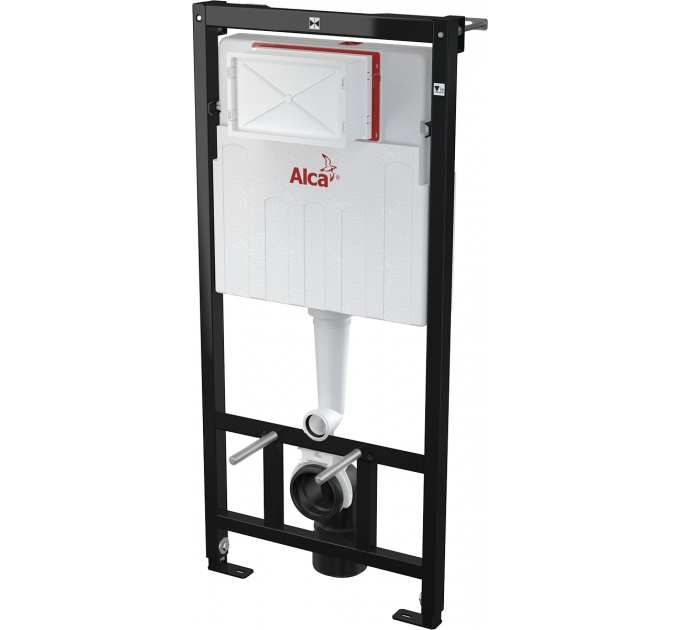

AM101/1120 Sádromodul
Скрытая система инсталляции для сухой установки (для гипсокартона)
Область применения
Для монтажа к несущей стене или в гипсокартонную конструкцию
Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм
Для пола с толщиной стяжки 0-200 мм
Для подвесных унитазов
Нормы EN 14124, EN 14055
Технические параметры
Рекомендуемый диапазон давления воды 0,3 – 0,5 MPa
Рабочий диапазон давления воды 0,05 – 0,8 MPa
Гигиенический резерв 3 l
Малый смыв 2,5 – 3,5 l
Объем воды в бачке 9 l
Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий G1/2 "
Стандартные настройки малого смыва 3 l
Стандартные настройки большого смыва 6 l
Большой смыв 6 – 9 l
Несущая способность 400 kg
Свойства
Двойной смыв, независимо регулируемый, с гигиеническим резервом
Совместима со всеми кнопками управления Alcaplast
Конструкция полистирольной изоляции, предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
Конструкция рамы позволяет фиксацию к самостоятельному достаточно жесткому гипсокартонному профилю или перед несущей стеной
Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
Материал несущей конструкции: металл обработанный порошковой краской
Монтажная глубина рукава регулируется от 20 до 95 мм
Подходит для установки пневматического или сенсорного смыва
Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
Установленная система закрывается гипсокартонными листами и не нуждается в дополнительных крепёжных элементах
Регулируемые выдвижные ноги в диапазоне 0-200 мм с тормозной системой
Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0-93 мм
Возможность установки кронштейна с переходом DG1/1/2 " для подключения сиденья c с функцией биде или бидетты
Подвод воды к задней стенке бачка или вверху бачка
Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
Возможность сервиса без использования инструментов
Монтажная глубина - 125 мм
Обозначение центрирования и нивеляции
