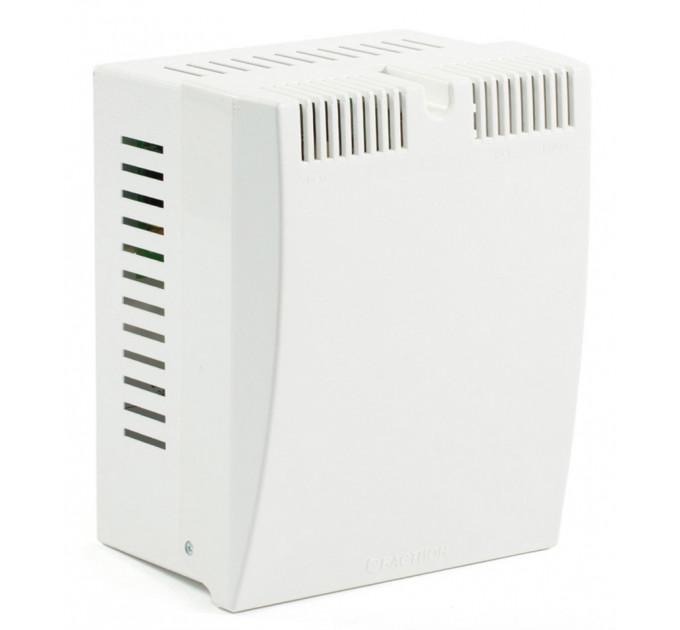

Блок бесперебойного питания ББП РАПАН-24/1,5

Источник вторичного электропитания резервированный РАПАН-24/1,5 предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, видеонаблюдения и других потребителей с номинальным напряжением питания 24 В постоянного тока.

РАПАН-24/1,5 представляет собой стабилизированный источник питания, размещённый в корпусе со съёмной крышкой. При открытой крышке осуществляется доступ к печатной плате. На плате расположены выходная колодка, сетевая колодка, клеммы для подключения АКБ и колодка ПЕРЕХОД НА РЕЗЕРВ. Также на печатной плате расположены индикаторы СЕТЬ и ВЫХОД, свидетельствующие о состоянии работы изделия. В нижней части корпуса изделия размещается АКБ. Нагрузка подключается к клеммам ВЫХОД. Подключение нагрузки следует производить в соответствии с полярностью.

Вид изделия с открытой крышкой (схема подключения)

Особенности ББП РАПАН-24/1,5

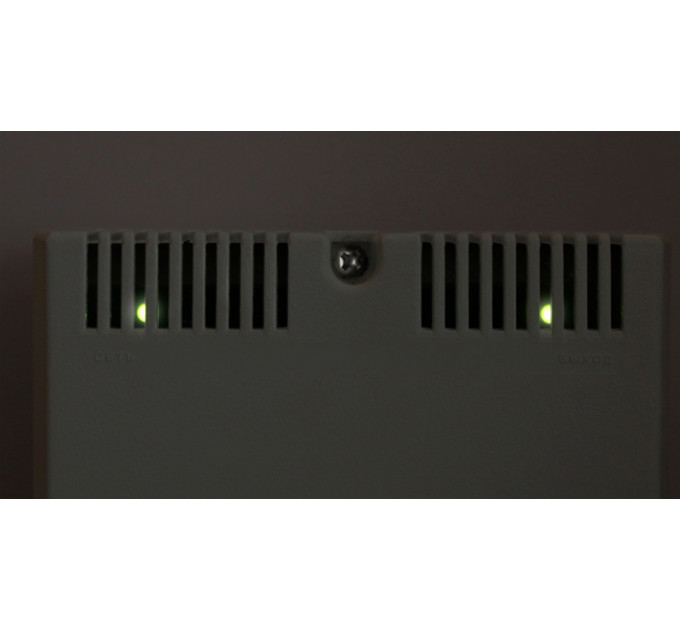

• световая индикация наличия напряжения электрической сети;
• световая индикация наличия выходного напряжения;
• питание нагрузки стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети, режим «Основной»;
• автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня (п. 1 таблицы) или при отключении электрической сети, режим «РЕЗЕРВ»;
• резервное питание нагрузки постоянным напряжением согласно п. 2 таблицы;
• оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п. 6 таблицы;
• защита АКБ от глубокого разряда;
• защита от переполюсовки клемм АКБ;
• электронная защита от короткого замыкания клемм АКБ;
• защита от короткого замыкания на выходе с отключением выходного напряжения;
• автоматическое восстановление выходного напряжения после устранения причины замыкания;
• защита нагрузки от аварии изделия;
• выдача информационного сообщения “Переход на резерв”, посредством переключения контактов реле. При наличии сети контакты замкнуты, при пропадании сети контакты размыкаются;
• режим «холодный пуск» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ».
