Описание

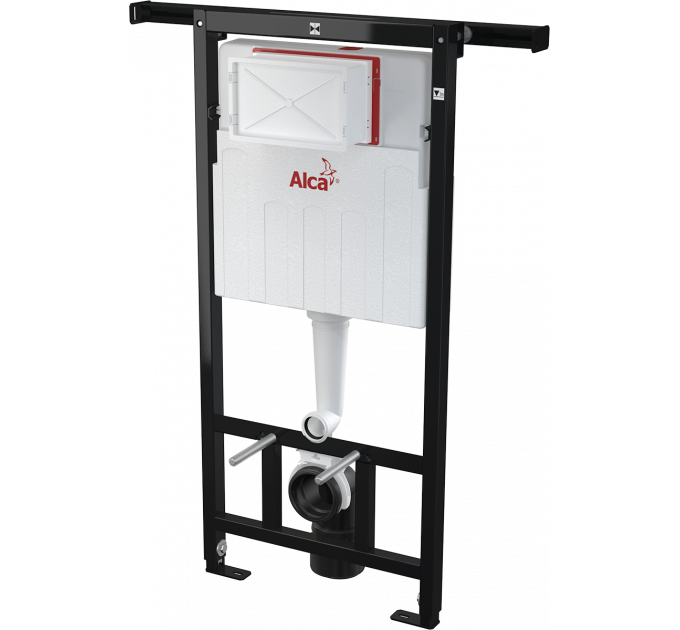

AM102/1120 Jádromodul
Скрытая система инсталляции для сухой установки (при реконструкции ванных комнат в панельных домах)
Область применения
Для подвесных унитазов
Для реконструкции санитарных узлов
Для установки между двумя стенами
Для установки в деревянных сборных домах
Для пола с толщиной стяжки 0-200
Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм

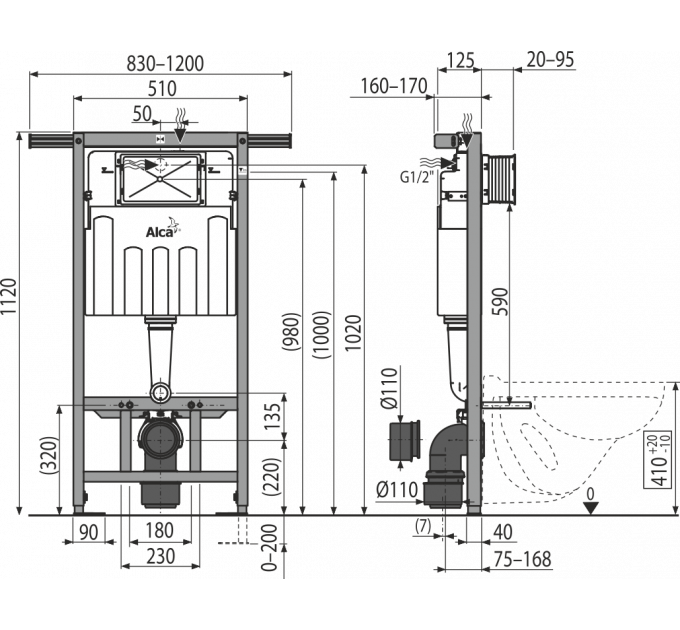

Технические параметры
Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий - G1/2 "
Рабочий диапазон давления воды 0,05 – 0,8 MPa
Рекомендуемый диапазон давления воды 0,3 – 0,5 MPa
Большой смыв 6 – 9 l
Малый смыв 2,5 – 3,5 l
Стандартные настройки большого смыва 6 l
Стандартные настройки малого смыва 3 l
Гигиенический резерв 3 l
Объем воды в бачке 9 l
Несущая способность 400 kg
Свойства
Регулируемые выдвижные ноги в диапазоне 0-200 мм с тормозной системой
Обозначение центрирования и нивеляции
Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0-93 мм
Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
В данном случае нагрузка переносится на боковые стены с помощью специальной траверсы, которая регулируется по ширине в пределах от 830-1200 до 1200 мм
Установленная система закрывается гипсокартонными листами и не нуждается в дополнительных крепёжных элементах
Конструкция полистирольной изоляции, предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
Возможность установки кронштейна с переходом DG1/2 ", для подключения сиденья-биде или бидетты
Двойной смыв, независимо регулируемый, с гигиеническим резервом
Подходит для установки пневматического или сенсорного смыва
Совместима со всеми кнопками управления Alcaplast
Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
Подвод воды к задней стенке бачка или вверху бачка
Возможность сервиса без использования инструментов
Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
Монтажная глубина рукава регулируется от 20 до 95 мм
Монтажная глубина - 125 мм
Материал несущей конструкции: металл обработанный порошковой краской
